Capteurs de température infrarouge compatibles ATEX

FLIR A310 ex

Modèle: FLIR A310 ex, 25°
Se rendre sur la page Support

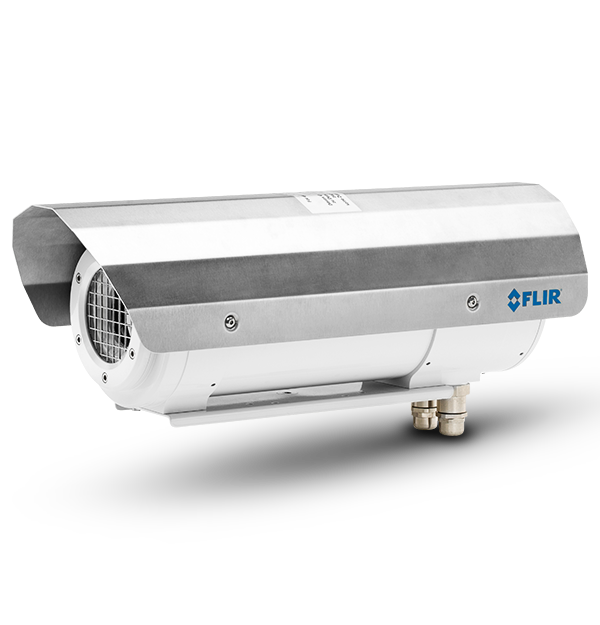

product image

Les atmosphères explosives doivent être protégées des sources d'inflammation. C'est pourquoi il est essentiel de choisir des équipements et des systèmes de protection répondant aux exigences des réglementations ATEX sur les produits ou de réglementations similaires. La FLIR A310 ex est une solution conforme ATEX. Cette caméra infrarouge montée dans un boîtier permet de surveiller les actifs stratégiques et de valeur, y compris dans les atmosphères explosives. L'A310 ex est typiquement employée pour la surveillance des processus, le contrôle qualité et la détection des incendies dans les lieux sujets aux explosions. La FLIR A310 ex présente l'indice de protection IP 67 et peut être installée dans les environnements poussiéreux. Le boîtier résistant aux flammes « d » empêche toute transmission d'explosion de l'intérieur vers l'extérieur du boîtier

Contacter le service commercial
  • Contrôleur intégré

    Le contrôleur intégré comporte plusieurs canaux d'E/S numériques et des capteurs de température, d'humidité et de pression. Entre autres fonctions, les canaux d'E/S permettent à l'utilisateur de mettre en marche et d'éteindre la caméra et le système de dégivrage avec une télécommande. L'accès s'effectue via une interface web intégrée ou Modbus TCP/IP. Le contrôleur intégré est équipé de deux ports pour fibre optique et de deux ports Ethernet. Cela permet une intégration flexible au sein d'un réseau présentant une topologie en étoile ou en anneau

  • Système de dégivrage

    La FLIR A310 ex est équipée d'un système de dégivrage qui empêche efficacement la buée ou le givre de se déposer sur la vitre de protection

  • CERTIFICAT DE VÉRIFICATION ZELM 12 ATEX 0485 X

    La FLIR A310 ex est certifiée ATEX. Elle peut être installée dans des zones de classification 1, 2, 21 et 22. La certification concerne le système entier, à savoir le boîtier ainsi que ses composants comme la caméra infrarouge, le système de dégivrage et le contrôleur intégré

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le +33 1 60 37 01 00 pour parler à un expert.

Spécifications
Aperçu
Contrôleur intégré
Commutateur 4 ports avec 2 liaisons ascendantes pour fibre optique LC 100Base-FX ou 2 liaisons ascendantes RJ45 (10/100), compatible avec une topologie en anneau pour réduire le câblage, 2 capteurs internes de température, d'humidité d'air et de pression, module de sortie numérique pouvant être commandé par Modbus TCP/IP ou interface web pour mettre en marche/éteindre le système de dégivrage
Dimensions extérieures (sans pare-soleil)
D = 170 mm, L = 408 mm
Écart de température
Différence entre les mesures obtenues par les fonctions ou avec une température de référence
Fonctions d’alarme
6 alarmes automatiques sur toute fonction de mesurage sélectionnée, sur entrée numérique, sur température de la caméra, à l'heure prédéfinie
Format de l'emballage
495 x 370 x 192 mm (19,5 x 14,6 x 7,6 po)
Plage de températures de l’objet
-20 à +120 °C 0 à +350 °C
Poids
6,7 kg (sans caméra ni objectif)
Précision
±2 °C (±3,6 °F) ou ±2 % du relevé
Résolution IR
320 × 240 pixels
Screen EST Mode
No
Sensibilité thermique/NETD
< 0,05 °C à +30 °C/50 mK
Sortie d’alarme
Sortie numérique, journal, enregistrement des images, envoi de fichiers (ftp) et de courriers électroniques (SMTP), notification
Surface et matériau du boîtier
Aluminium nickelé / peint par poudrage
Table des matières
Caméra infrarouge avec objectif, en boîtier résistant aux explosions, boîte en carton, documentation imprimée, documentation de l'utilisateur sur CD, CD d'utilitaires
Type de détecteur
Matrice à plan focal (FPA), microbolomètre non refroidi
Vitre de protection
En germanium, traité antireflet double face, avec couche extérieure en carbone dur
Volume vide
5,06 l
Zoom
Continu, numérique de 1× à 8×, avec interpolation des images
Alimentation
Longueur du câble d'alimentation
4 m
Puissance de connexion électrique maximale
60 W
Puissance maximale du système de dégivrage supplémentaire
16 W
Tension de fonctionnement
24 VCC
Connexions et communication
Communication Ethernet
Par fiche TCP/IP, propre à FLIR Systems
Configuration et câble d’alimentation
Helukabel 37264 / spiralé
Configuration Ethernet
Câble spiralé avec connecteur FC (fibre)
Dispositif de stockage
Mémoire intégrée pour le stockage des images
Ethernet
Commande, résultats et images
Flux d'images par Ethernet
320 × 240 pixels, 16 bits à 7-8 Hz, radiométriques
Flux vidéo via Ethernet
MPEG-4, ISO/CEI 14496-1 MPEG-4 ASP@L5
Longueur du câble Ethernet
4 m
Norme Ethernet
100 Mbps / IEEE 802.3
Protocoles Ethernet
Ethernet/IP, Modbus TCP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Support Ethernet
Fibre multimode AT-V(ZN)Y(ZN)Y 4G50/125 OM2
Dispositif de stockage
Formats de fichier
JPEG standard, données de mesure sur 16 bits incluses
Données image et optiques
Champ de vision (CdV) - Distance focale
25° × 18,8° avec objectif de 18 mm (0,7 po.)
Constante de temps du détecteur
Typiquement 12 ms
Distance minimale de mise au point
0,4 m
Fréquence d'image
30 Hz
Gamme spectrale
7,5 à 13 µm
Identification de l'objectif
Automatique
Mise au point
Automatique ou manuelle (moteur intégré)
Ouverture f
1.3
Palettes de couleurs
Palettes de couleurs (NB, NB inv., Fer, Arc en ciel)
Pas du détecteur
25 µm
Résolution spatiale (CdV instantané)
1,36 mrad avec l’objectif de 25º
Mesure et analyse
Commandes de configuration
Date/heure, température en °C
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Correction liée à la transmission des optiques
Automatique, basée sur des signaux de capteurs internes
Correction liée aux optiques externes et aux fenêtres
Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Corrections de mesure
Paramètres globaux et relatifs à des objets individuels
Isotherme
1 au-dessus/en dessous/intervalle
Option de mesure
Masque appliqué avant le mesurage. Réponse aux heures prédéfinies : Envoi de fichiers (ftp), messages électroniques (SMTP)
Point de mesure
10,0
Température de référence
Définie manuellement ou provenant d'une fonction de mesurage
Zone
10 rectangles avec max./min./moyenne/position
Protection contre les explosions
Catégorie de protection contre l'inflammation
Boîtier résistant aux flammes « d »
Certification ATEX (version AXC)
Protection EX contre les gaz : II 2G Ex d IIC T6 Gb, Protection EX contre la poussière : II 2D Ex tb IIC T85º Db
Pour utilisation en zone EX
1, 2, 21 et 22
Température de surface maximum [classe de température T6]
85 °C maximum
Spécifications environnementales
Certificat de vérification
ZELM 12 ATEX 0485 X
Correction liée à l’émissivité
Variable de 0,01 à 1,0
Correction liée à la transmission atmosphérique
Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative
Indice de protection
IP67
Plage de température ambiante de fonctionnement
-20 °C à +40 °C
Accessoires
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent à un produit à deux utilisations contrôlé pour l'exportation par l'Export Administration Regulations (EAR). Le non-respect de la législation des États-Unis est interdit. Une autorisation du US Department of Commerce n'est pas requise avant l'exportation ou le transfert à des personnes ou parties de nationalité étrangère, sauf interdiction expressément mentionnée.
