Capteurs de température infrarouge avec GigE (mise au point motorisée)

FLIR A315

Modèle: FLIR A315
Se rendre sur la page Support

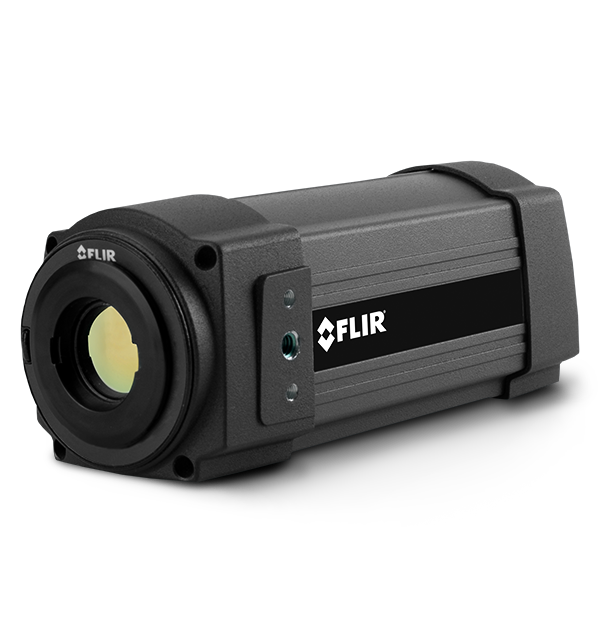

product image

Les modèles FLIR A315 constituent une série de caméras thermiques compactes et abordables, que l'on peut entièrement commander par ordinateur. Conformes aux normes, plug & play, les modèles FLIR A315 fonctionnent avec des logiciels tiers de vision industrielle comme National Instruments, Cognex, Matrox, MVtec et Stemmer Imaging.

Contacter le service commercial
  • Excellente qualité d'image

    La FLIR A315 est dotée d’un détecteur de 320 x 240 pixels à microbolomètre à l’oxyde de vanadium (VOx), qui détecte des différences de températures très faibles, de 50 mK, pour une haute précision même à grande distance.

  • Diffusion haute fréquence

    La FLIR A315 diffuse des images 16 bits plein format à 60 Hz, accompagnées de données de signal, de température et radiométriques.

  • « Plug-and-Play »

    L'A315 est compatible avec GigE Vision et GenICam pour une connexion « plug-and-play » lorsqu'elle est utilisée avec des logiciels, tels qu'IMAQ Vision.

Suivez les changements de température et diffusez les images radiométriques

Suivez les changements de température et diffusez les images radiométriques

La caméra FLIR A315 produit des images infrarouge de 76 800 pixels de grande qualité avec des mesures de température intégrées, pour mesurer n'importe quel point de la scène, et ce jusqu'à 350 °C.

Contacter le service commercial

Vous voulez plus d'informations sur ce produit ?

Appelez le +33 1 60 37 01 00 pour parler à un expert.

Spécifications
Aperçu
Distance focale
18 mm
Format de l'emballage
495 x 370 x 192 mm (19,5 x 14,6 x 7,6 po)
Matériau du boîtier
Aluminium
Montage sur socle
2 trous filetés M4 (sur trois côtés)
Plage de températures de l’objet
-20 à +120 °C (-4 à 248 °F) 0 à +350 °C (32 à 662 °F)
Précision
±2 °C (±3,6 °F) ou ±2 % du relevé
Résolution IR
320 × 240 pixels
Screen EST Mode
No
Sensibilité thermique/NETD
< 0,05 °C à +30 °C/50 mK
Table des matières
Boîtier rigide de transport ou boîte en carton, caméra infrarouge avec son objectif, CD d'utilitaires, certificat d'étalonnage, câble Ethernet™, câble USB (FLIR A615), câble d'alimentation, câble d'alimentation (spiralé), alimentation, Guide de démarrage sur papier, Guide des informations importantes sur papier, documentation utilisateur sur CD-ROM, carte d'extension de garantie ou carte d'enregistrement, terminal à 6 pôles vissés (monté sur la caméra)
Alimentation
Alimentation externe
12/24 VCC, < 24 W maximum absolu
Tension
Plage autorisée : 10 à 30 VCC
Type de connecteur d'alimentation externe
Borne à vis compatible avec prise jack bipolaire
Connexions et communication
Communication Ethernet
Par fiche TCP/IP, propre à FLIR Systems, et protocole GenICam
Entrées numériques
2 opto-isolées, 10–30 VCC
Ethernet
Commandes et images
Flux d'images par Ethernet
320 × 240 pixels 16 bits à 60 Hz (Linéaire en signal, Linéaire en température, Radiométrique compatible GigE Vision et GenICam)
Norme Ethernet
IEEE 802.3
Objet de la sortie numérique
Sortie vers dispositif externe (réglée par programme)
Objet de l'entrée numérique
Étiquetage des images (début, fin, général), commande du flux des images (Stream on/off), entrée d'un dispositif externe (lue par programme)
Protocoles Ethernet
TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp, SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
Sorties numériques
2 opto-isolées, 10 à 30 VCC, max. 100 mA
Tension d'alimentation des E/S numériques
12 à 24 VCC, max. 200 mA
Tension d'isolation des E/S numériques
500 V (efficaces)
Type de connecteur des E/S numériques
Borne à vis à 6 pôles, compatible avec prise jack
Type de connecteur Ethernet
RJ-45
Type de connexion Ethernet
Gigabit Ethernet
USB
S/O
USB - Communication
S/O
USB - Flux d'images
S/O
USB - Norme
S/O
USB - Protocoles
S/O
USB - Type de connecteur
S/O
Données image et optiques
Champ de vision [CdV] et distance focale minimum
25º × 18,8º/0,4 m
Constante de temps du détecteur
Typiquement 12 ms
Fréquence d'image
60 Hz
Identification de l'objectif
Automatique
Matrice à plan focal (FPA) - Gamme spectrale
Microbolomètre non refroidi/7,5 à 13 µm
Mise au point
Automatique ou manuelle (moteur intégré)
Ouverture f
1.3
Pas du détecteur
25 µm
Résolution spatiale (CdV instantané)
1,36 mrad
Mesure et analyse
Correction liée à la température apparente réfléchie
Automatique, basée sur la saisie de la température réfléchie
Correction liée à la transmission des optiques
Automatique, basée sur des signaux de capteurs internes
Correction liée aux optiques externes et aux fenêtres
Automatique, basée sur l’entrée de transmission et de température des éléments optiques/du hublot
Corrections de mesure
Paramètres généraux de l’objet
Spécifications environnementales
CEM
EN 61000-6-2:2001 (Immunité) EN 61000-6-3:2001 (Émission) FCC 47 CFR partie 15, classe B (Émission)
Correction liée à l’émissivité
Variable de 0,01 à 1,0
Correction liée à la transmission atmosphérique
Automatique, basée sur la saisie de la distance, de la température atmosphérique et de l'humidité relative
Humidité (fonctionnement et stockage)
95 % d'humidité relative pendant 24 h, entre +25 °C et +40 °C selon CEI 60068-2-30
Plage de températures de stockage
De -40 °C à +70 °C
Vibration
2 g (IEC 60068-2-6)
Accessoires
Sacoches et pochettes
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent à un produit à deux utilisations contrôlé pour l'exportation par l'Export Administration Regulations (EAR). Le non-respect de la législation des États-Unis est interdit. Une autorisation du US Department of Commerce n'est pas requise avant l'exportation ou le transfert à des personnes ou parties de nationalité étrangère, sauf interdiction expressément mentionnée.
