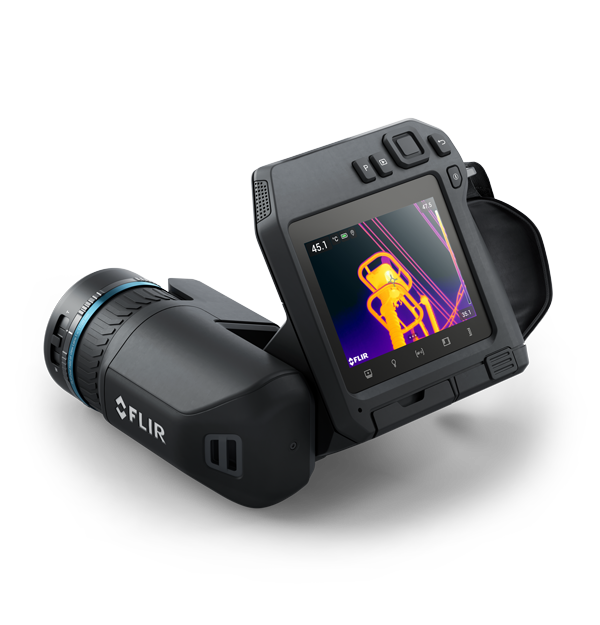

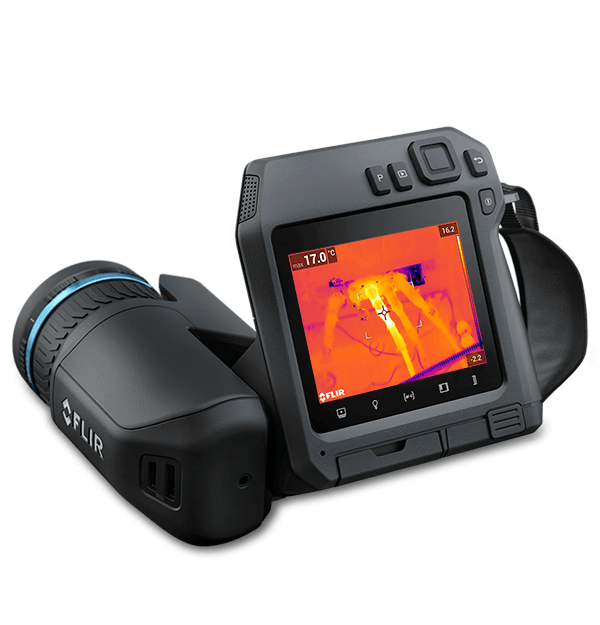

Caméra thermique professionnelle

FLIR T540

Modèle: FLIR T540, 24°

Se rendre sur la page Support

Localisez les points chauds, détectez les défaillances invisibles et confirmez les réparations rapidement avec la FLIR T540, une caméra ergonomique haute résolution. Cette caméra infrarouge de 161 472 pixels (464 × 348) possède un écran LCD 4 po lumineux et une plate-forme optique pivotante à 180°, pour vous permettre de diagnostiquer facilement et confortablement les problèmes électriques et mécaniques, même dans les zones difficiles d'accès. Grâce aux outils de mesure de température avancés comme le réglage niveau/plage en une touche, ainsi que la mise au point automatique au laser, vous enregistrerez des mesures de température précise à chaque fois.

Variantes de produit:

Confort, efficacité et performances exceptionnelles

Prenez les décisions critiques en un éclair

La mise au point assistée par laser vous garantit un ciblage parfait et des mesures de température précises qui permettront de prendre des décisions aussi rapides que judicieuses.
Polyvalente et ergonomique

Obtenez sans difficulté une image des cibles sous n’importe quel angle, toute la journée, grâce au bloc optique de la T540 qui pivote à 180°.
Interface utilisateur intuitive

Vous pouvez naviguer facilement sur l’écran tactile et dans son menu intuitif, et les personnaliser grâce aux deux boutons programmables.

Clarté d’image exceptionnelle

La T540 utilise la puissance de la technologie FLIR Vision Processing™ pour fournir des images nettes et détaillées sans bruit aucun ou presque. FLIR Vision Processing associe la résolution IR, la fonctionnalité MSX® et la fonctionnalité d'amélioration des images UltraMax® aux algorithmes de filtrage adaptatif propriétaires de FLIR pour produire des images thermiques éclatantes pouvant atteindre 3,1 millions de pixels. De plus, la T540 est suffisamment sensible pour détecter les différences thermiques jusqu’à moins de 30 mK afin de fournir des résultats nets, avec un faible niveau de bruit.

Spécifications

Aperçu

Alarme en couleur (isotherme): •Supérieur à •Inférieur à •Intervalle •Condensation (imprégnation/humidité/point de rosée) •Isolation

Matériau en verre de protection: Dragontrail®

Écart de température: Oui

Technologie d'affichage: IPS

Distance focale: 17 mm (0,67 po), 24°

Matériau du boîtier: PCABS avec TPE, magnésium

Résolution IR: 464 x 348 pixels

Langues: 21

Alignement laser: La position est automatiquement affichée sur l’image infrarouge

Pointeur laser: Classe 2, 0,05–40 m (0,16–131 pi) ±1 % de la distance mesurée

Format de l'emballage: 500 x 190 x 370 mm (19,7 x 7,5 x 14,6 po)

Boutons programmables: 2

Analyse: précision de 0,5 °C (0,9 °F) à 37 °C (98,6 °F) avec référence

Dimensions [L x P x H]: Horizontale objectif : 140 × 201,3 × 167,3 mm (5,5 × 7,9 × 6,6 po)

Gamme spectrale: 7,5 à 14 µm

Montage sur trépied: UNC 1/4"-20

Garantie: <hyper href="http://www.flir.com/warranty/">http://www.flir.com/warranty/</hyper>

Texte: Liste prédéfinie ou clavier à l’écran tactile

Mode accéléré [infrarouge]: 10 secondes à 24 heures

Voix: Enregistrement de 60 s ajouté aux images fixes ou à la vidéo via le micro intégré (avec haut-parleur) ou via le Bluetooth

Poids et dimensions (sans objectif): 1,3 kg (2,9 lbs), 140 x 201 x 84 mm (5,5 x 7,9 x 3,3 po)

Alimentation

Autonomie de la batterie: Environ 4 heures à une température ambiante de 25 °C (77 °F) dans le cadre d’une utilisation typique

Dimensions de la batterie (L × P × H): 59 × 66 × 94 mm (2,3 × 2,6 × 3,7 po)

Type de batterie: Batterie Li-ion, chargée dans la caméra ou sur un chargeur séparé

Tension de la batterie: 3,6 V

Poids de la batterie: 195 g (6,89 onces)

Système de charge: Sur caméra (adaptateur CA ou 12 V de véhicule) ou chargeur double baie

Température de charge: 0 °C à +45 °C (+32 °F à +113 °F)

Temps de charge (à l'aide d'un chargeur double baie): Capacité de 90 % en 3,5 h, indicateur de chargement à l'écran

Alimentation externe: Adaptateur CA, 90–260 VCA (50/60 Hz) ou sur prise 12 V d'un véhicule (câble avec prise standard, en option)

Gestion de l’alimentation: Arrêt et mode veille automatiques

Connexions et communication

Audio: Microphone et haut-parleur pour l'ajout d'annotations vocales aux images

Interfaces de communication: USB 2.0, Bluetooth, Wi-Fi

METERLiNK - Bluetooth: Communication avec le casque et les capteurs externes

Télécommande: •Avec FLIR Tools+ (à l'aide d'un câble USB) •FLIR Tools Mobile (en Wi-Fi)

Dispositif de stockage: Carte SD amovible

USB: USB type-C : transfert des données/vidéo/alimentation

USB - Norme: USB 2.0 haute vitesse

Sortie vidéo: DisplayPort par USB C

METERLiNK: Connexion sans fil (Bluetooth) à : Instruments de mesure FLIR avec METERLiNK

Dispositif de stockage

Format du fichier image: JPEG standard, données de mesure incluses

Données de mesure

Écran: Écran tactile LCD 640 x 480 pixels de 4" à rotation automatique

Données image et optiques

Rapport d'image: 4:3

Rotation automatique: Oui

Mise à jour logicielle pour caméra: Utilisez le logiciel pour PC FLIR Tools

Couleur: Noire

Palettes de couleurs: Fer, gris, arc-en-ciel, arctique, lave, arc-en-ciel HC

Type et pas du détecteur: Microbolomètre non refroidi, 17 µm

Caméra numérique: 5 MP, avec la lampe photo/vidéo LED intégrée

Mise au point de la caméra numérique: Fixe

CdV de la caméra numérique: 53° × 41°

Zoom numérique: Continu de 1× à 6×

Ouverture f: 1,3, 24°

Champ de vision: 24° x 18°

Adaptation du champ de vision: Oui

Mise au point: Continue avec télémètre laser (LDM), sur image unique avec appareil de mesure à distance par laser (LDM), avec contraste pour image unique, manuelle

Fréquence d’images [plein écran]: 30Hz

Galerie: Oui

Système de géolocalisation mondial [GPS]: Données de localisation automatiquement ajoutées à chaque image fixe et chaque première image de clip vidéo grâce au GPS intégré

Ajustement de l’image: •Automatique •Maximum automatique •Minimum automatique •Manuel

Fréquence d'image: 30 Hz

Annotation graphique sur l'image: Depuis l’écran tactile, uniquement sur une image thermique

Objectif: 24°

Identification de l'objectif: Automatique

Distance minimale de mise au point: 0,15 m (0,49 pieds), 24°, mode macro 71 µm en option pour le 24°

Distance minimale de mise au point avec MSX: 0,5 m (1,64 pieds), 24°

Vidéos IR non radiométriques ou à lumière visible: H.264 sur carte mémoire

Diffusion de vidéos IR non radiométriques: H.264 ou MPEG-4 via wifi MJPEG via UVC ou wifi

Incrustation d’image: Redimensionnable et mobile

Enregistrement de vidéos IR radiométriques: Enregistrement radiométrique en temps réel (.csq)

Diffusion de vidéos IR radiométriques: Oui, via UVC ou Wifi

Résolution: 464 × 348 pixels (VGA)

Résolution spatiale (CdV instantané): 0,90 mrad/pixel, 24°

Viseur: Non

Enregistrement de vidéos visuelles: H.264 sur carte mémoire

Intensité chromatique: 24

UltraMax: Quadruple le nombre de pixels ; fonction activée dans le menu et mise en œuvre dans FLIR Tools

Lampe vidéo: Éclairage DEL intégré

Angle de vue: 80°

Image visuelle: Oui

Flux de vidéos visuelles: Oui

Imagerie thermique

Résolution du détecteur: 464 × 348

Informations de livraison

Emballage: Caméra thermique avec objectif, 2 batteries, chargeur de batterie, étui de transport rigide, sangles, protège-objectif avant, blocs d’alimentation, documentation imprimée, carte SD (8 Go), câbles (USB 2.0 A/USB C, USB C/HDMI, USB C/USB C)

Mesure et analyse

Précision: ±2 °C (±3,6 °F) ou ±2 % du relevé

Informations de mesure sur la zone: Oui

Télémètre laser: Oui ; bouton dédié

Corrections de mesure: Oui

Alarme de fonction de mesure: Alarmes audio/visuelles (supérieures/inférieures) sur toute fonction de mesure sélectionnée

Préréglage de mesures: •Pas de mesures •Point central •Point chaud •Point froid •Préréglage utilisateur 1 •Préréglage utilisateur 2

Sensibilité thermique (NETD): < 40 mK

Plage de températures de l’objet: -20 °C à 120 °C (-4 °F à 248 °F) 0 °C à 650 °C (32 °F à 1 202 °F) Étalonnage en option : 300 °C à 1 200 °C (572 °F à 2 192 °F)

Température de référence: Oui

Sensibilité thermique/NETD: < 40 mK, 24° à +30 °C

Point de mesure et zone: 3 chacun en mode direct

Détection automatique de la chaleur et du froid: Marqueurs maximum/minimum automatiques dans la zone

Spécifications environnementales

CEM: •ETSI EN 301 489-1 (radio) •ETSI EN 301 489-17 •EN 61000-6-2 (Immunité) •EN 61000-6-3 (Émission) •FCC 47 CFR art. 15 Classe B (Émissions)

Correction liée à l’émissivité: Oui : variable de 0,01 à 1,0 ou sélectionnée dans une liste de matériaux

Humidité (fonctionnement et stockage): CEI 60068-2-30/95 % d'humidité relative pendant 24 h, 25 à 40 °C (77 à 104 °F)/2 cycles

Plage de températures de fonctionnement: -15 °C à 50 °C

Spectre radioélectrique: •ETSI EN 300 228 •FCC art. 15.249 •RSS-247 2e édition

Sécurité: EN/UL/CSA/PSE 60950-1

Plage de températures de stockage: -40 °C à 70 °C
