Longwave Infrared Thermal Camera Module with Enhanced Performance and Increased Sensitivity

Tau 2+

Modèle: Tau 2+ 640, 100 mm f/1,6 FPNLX
Se rendre sur la page Support
product image

Made in USA, the Tau® 2+ is the most advanced, highest performance longwave infrared (LWIR) Tau 2 camera model from Teledyne FLIR. It maintains the widely deployed and real-world-tested Tau 2 mechanical, electrical, and optical interfaces allowing plug-and-play with existing designs. Its new 1.5× sensitivity improvement and an entirely redesigned image processing engine deliver dramatically enhanced scene contrast and sharpness.

Tau 2+ is the go-to thermal camera module for the most challenging environments, including detection of the smallest, hardest to find targets over long distances. Enhanced LWIR thermal performance and market-leading reliability provide low-risk development in the short run and the long run, making it the ideal camera module for unmanned vehicles, security applications, and thermal sights. The Tau2+ is an OEM camera module that is intended to be integrated into a higher level system.

  • Detect Objects at Greater Distances

    NEDT of <25 mK extends detection, recognition, and identification (DRI) range distance

  • Resolve Key Information with Sharper Images and Improved Contrast

    Best in class image processing algorithm provides clearer thermal details in challenging environments

  • Designed for Integrators

    Shared Tau interface and access to technical support team reduce development risk and shorten time to market

LWIR INTEGRATION MADE EASY

LWIR INTEGRATION MADE EASY

Teledyne FLIR has you covered with high performance and reliable longwave infrared (LWIR) Tau 2 series thermal camera modules. Common interfaces and access to a US-based Technical Services team reduce development risk, development cost, and shorten your time to market. If you are developing with Tau 2, we can help. See what solution is best for your application.

Spécifications
Résolution IR
640 × 480 (NTSC) ; 640 × 512 (PAL)
Taille de pixel
17 µm
Options de fréquence d'images
30/60 Hz (NTSC)25/50 Hz (PAL)
Sensibilité thermique/NETD
Performance : <25 mK
Plage de température de la scène
0º C à +80º C
Mesure de la température
Non disponible
Performances
Délai d'accès à l'image
<5,0 s
Plage de température de la scène
0º C à +80º C
Sensibilité thermique/NETD
Performance : <25 mK
Radiométrie
Isotherme
Non disponible
Mesure de la température
Non disponible
Radiométrie avancée
Not available
Données image et optiques
Bande spectrale
7,5 - 13,5 µm
BT656 (8 bit)
Oui
Camera Link (Expansion Bus Accessory Module)
Oui
Caméra thermique
Microbolomètre VOx non refroidi
CMOS (14 bit ou 8 bit)
Oui
Commandes d'E/S discrètes disponibles
Oui (10 caméras minimum)
Commutation des plages dynamiques
Oui
Contrôle de polarité [noir chaud et blanc chaud]
Oui
Convertir/rétablir (analogique et numérique en 8 bit)
Oui
Diamètre
29 mm
Digital Detail Enhancement (DDE)
Oui
Distance entre les pixels
17 µm
Distance hyperfocale
2,1 m (f/1,4)1,7 m (f/1,4)
Distance minimale de mise au point
3,2 cm
Durée de la correction de champ plat (FFC)
<0,5 s
Écrans de démarrage programmables
Oui (10 caméras minimum)
Fixation de l'objectif
M24 x 0.5 inside thread; M29 x 1.0 outside thread
Format d'affichage vidéo analogique
640 × 480 (NTSC); 640 × 512 (PAL)
Format de matrice
640 × 480 (NTSC) ; 640 × 512 (PAL)
FPA - Format d'affichage vidéo numérique
640 x 512
Fréquences d'images exportables
30/60 Hz (NTSC) 25/50 Hz (PAL)
LVDS (14 bit ou 8 bit)
Oui
NTSC/PAL (commutable sur place)
Oui
Optimisation de l’image
Oui
Options de fréquence d'images
30/60 Hz (NTSC)25/50 Hz (PAL)
Palettes couleur et monochrome (LUT)
Oui
Plage dynamique de la scène
0°C to +80°C
Point de mesure
Non disponible
Profondeur de champ hyperfocale
1,1 m
Résolution IR
640 × 480 (NTSC) ; 640 × 512 (PAL)
Sensibilité [NEdT]
Performance: <25 mK
Symboles
Oui, résolution en pixels distincts (256 gris et 256 couleurs)
Taille de pixel
17 µm
Vidéo optimisée en usine
Oui
Zoom électronique continu
2x - 8x
Zoom numérique continu
2x - 8x
Connexions et communication
Communication compatible avec la norme RS-232
57 600 et 921 600 bauds
Configurabilité utilisateur via SDK et l'IUG
Oui
Connecteur électrique principal
50-pin Hirose
Entrée/sortie de synchronisation externe
Oui
Electrical
Commutateur de réduction de puissance [désactive la vidéo analogique]
Oui
Interface électrique
Hirose 50 broches
Puissance dissipée [état stable]
<1,2 W
Tension d’entrée
4,0-6,0 Vcc
Tension d'alimentation d'entrée
4.0 - 6.0 VDC
Mechanical
Caractéristiques de fixation
Filetage interne M24 x 0,5 ; filetage externe M29 x 1,0
Configurations avec et sans objectif disponibles
Oui
Dimensions [H x P x L]
82,00 x 82,00 x 145,08 mm
Fonction de montage sur paroi formant étanchéité
Oui
Poids
422,8 g
Environmental & Approvals
Altitude opérationnelle
+40 000 pi
Choc thermique
5° min
Humidité
5-95 % (sans condensation)
Plage de températures de fonctionnement
Température ext. -40° C à +80° C
Résistance aux chocs
Impulsion de choc de 200 g avec dents de scie de 11 ms
RoHS
Conforme
Vibration
4,3 g trois axes, 8 heures chaque
Accessoires
Kits de développement logiciel

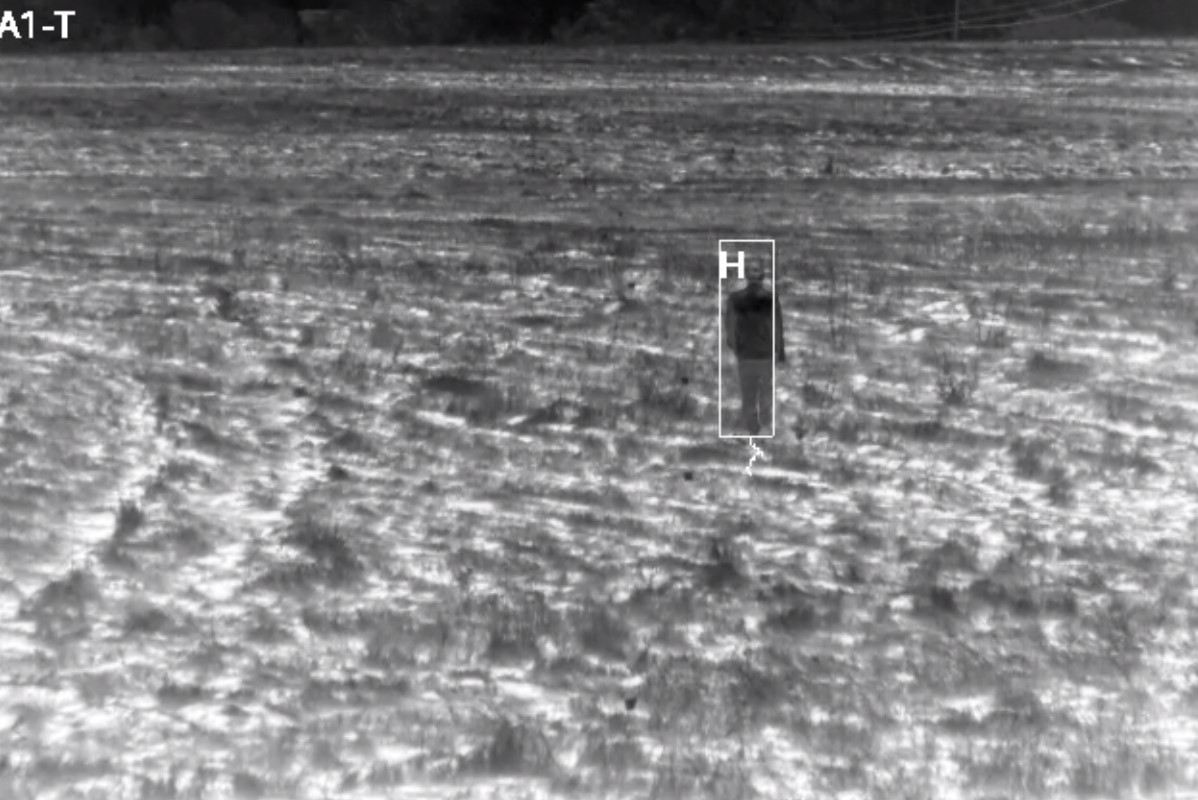

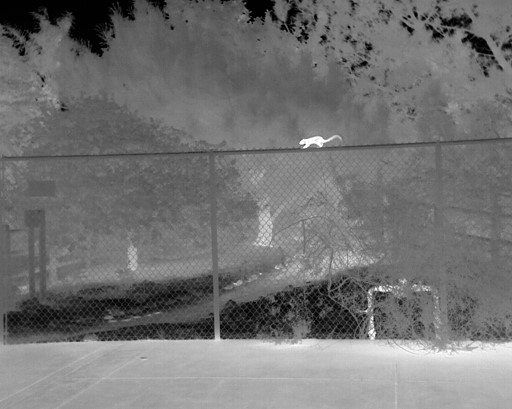

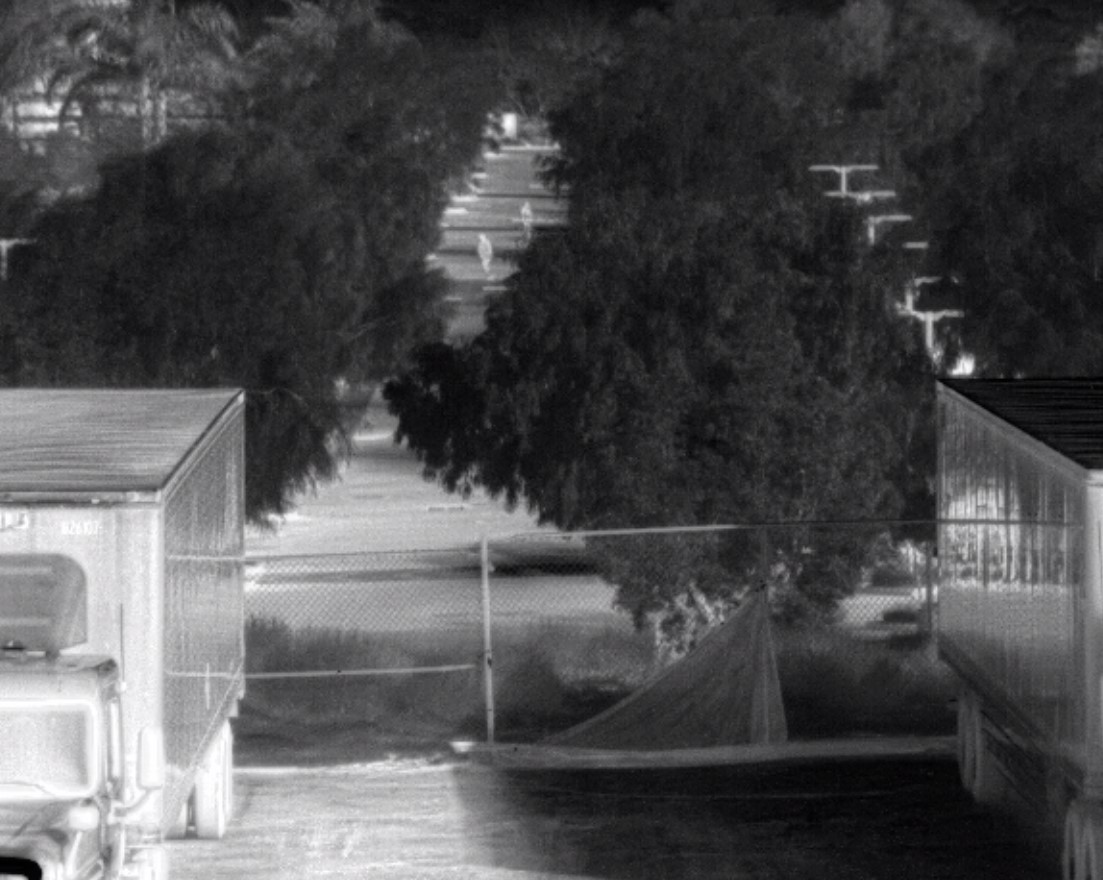

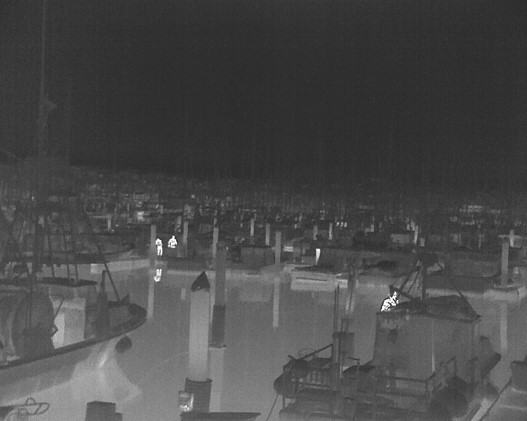

Galerie d’images
Documents connexes
Restrictions relatives à l'exportation

Restrictions relatives à l'exportation

Les informations contenues dans cette page se rapportent aux produits susceptibles d’être soumis à la Réglementation sur le trafic international d’armes (International Traffic in Arms Regulations, ITAR) (22 C.F.R. Sections 120 à 130) ou à la Réglementation sur l’administration des exportations (EAR) (15 C.F.R. Sections 730 à 774) en fonction des spécifications du produit final ; la juridiction et la classification seront fournies sur demande.
