Spécifications thermiques à connaître avant d’acheter une caméra

Vous pouvez vous sentir dépassé par la liste des spécifications d’une caméra thermique lorsque vous essayez de trouver une caméra adaptée à vos besoins. Chaque spécification prise individuellement ne vous renseigne pas beaucoup sur la caméra. C’est la combinaison des critères entre eux qui détermine les capacités d’une caméra thermique.

Toutes les spécifications fournissent des informations utiles, mais voici les principales que vous devez prendre en compte pour vous assurer d’acheter la caméra adaptée à votre application :

Plage

La plage correspond à l’ensemble des températures auxquelles la caméra est étalonnée et capable de mesurer.

Certaines caméras disposent de plusieurs gammes afin de mesurer plus précisément une plage de températures plus large. Connaissez les températures que vous êtes susceptible de rencontrer dans votre application. La sélection d’une caméra avec une plage de températures plus élevée est particulièrement importante pour certaines applications industrielles, telles que la mesure d’équipements à haute température comme les chaudières, les fours ou les fourneaux.

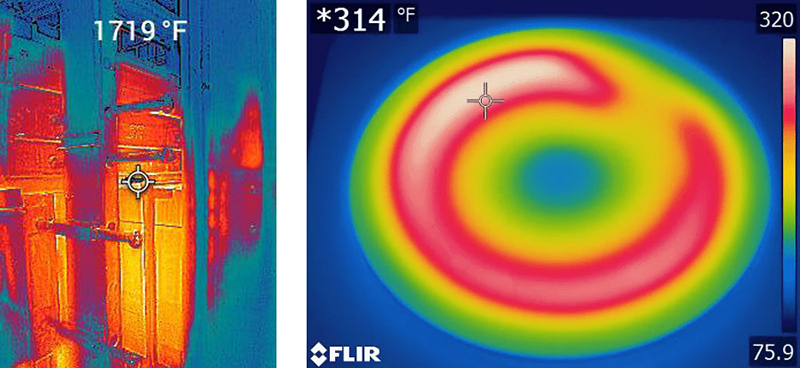

Les applications comme la mesure de la température des fours (à gauche) nécessitent une caméra avec une plage de température élevée. Lorsqu’une caméra est hors de portée, un * près de la température indique que la caméra est en train de deviner la température.

Champ de vision (FOV)

Le champ de vision est déterminé par l’objectif de la caméra et correspond à l’étendue d’une scène que la caméra verra à un moment donné. Pour le travail effectué en gros plan, vous avez besoin d’un objectif avec un champ de vision grand angle (45° ou plus). Pour travailler sur de longues distances, vous avez besoin d’un téléobjectif (12° ou 6°). Certaines caméras peuvent être disponibles avec plusieurs objectifs pour différentes applications.

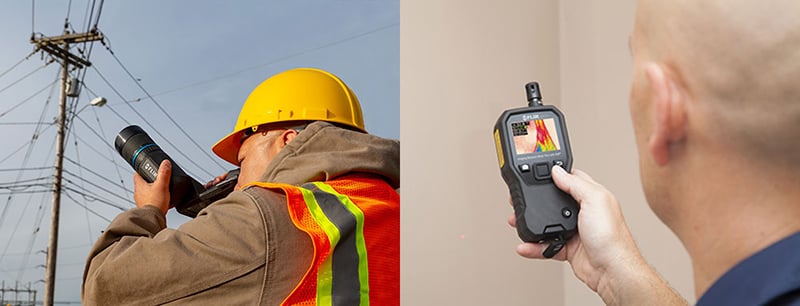

Le champ de vision détermine combien la caméra voit et à quelle distance. Un téléobjectif est préférable pour mesurer à une certaine distance (à gauche), tandis qu’un objectif grand angle est préférable pour les gros plans (à droite).

Résolution IR

La résolution de la caméra est le nombre de pixels qu’elle possède sur la scène. Une résolution plus élevée signifie que chaque image contient plus d’informations : plus de pixels, plus de détails et une plus grande probabilité d’obtenir une mesure précise. Selon votre application, en particulier lorsque vous pouvez vous rapprocher de la cible, vous pouvez peut-être vous contenter d’une caméra moins coûteuse et de moindre résolution. La mesure de cibles plus petites de plus loin nécessitera une résolution plus élevée.

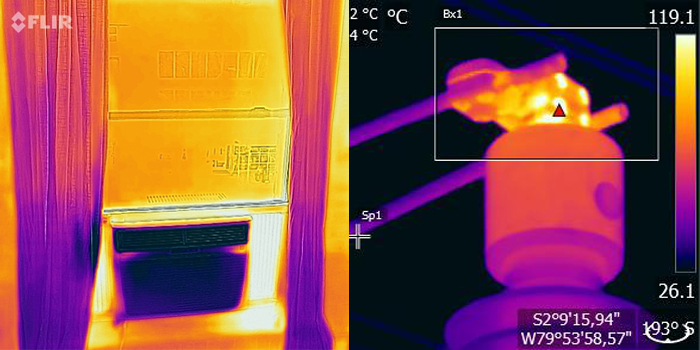

Les caméras basse résolution sont mieux adaptées à la mesure de cibles à une distance proche (gauche). Une caméra haute résolution est nécessaire pour mesurer à une certaine distance (à droite).

Sensibilité thermique (NETD)

La sensibilité thermique, ou Noise Equivalent Temperature Difference (NETD), détermine la plus petite différence de température qu’on peut visualiser avec une caméra. Plus le nombre est réduit, plus la sensibilité thermique du système infrarouge est élevée. Un mot d’avertissement : les caméras bon marché des fabricants peuvent cacher une sensibilité médiocre en mesurant la NETD à 50 °C, alors que la norme industrielle est de 30 °C.

Si les cibles que vous devez mesurer ont généralement de grandes différences de température, une caméra à faible NETD n’est probablement pas nécessaire. Toutefois, pour des applications plus subtiles, comme la détection des problèmes d’humidité, vous aurez besoin d’une plus grande sensibilité.

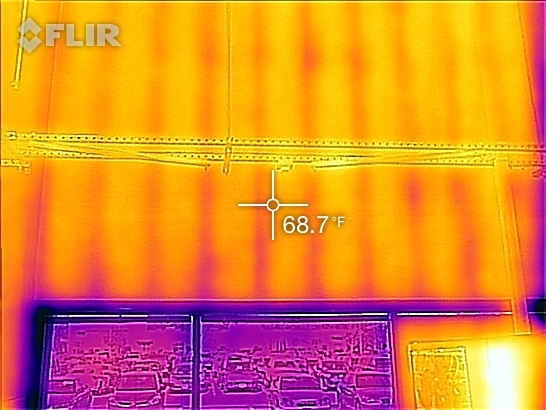

La détection de détails subtils, comme des clous dans un mur, nécessite une sensibilité thermique élevée.

Focalisation

Les caméras peuvent disposer d’une mise au point fixe, ce qui signifie qu’elles sont toujours mises au point ; d’une focalisation manuelle, ce qui signifie que l’utilisateur ajuste la mise au point sur la caméra ; ou d’une mise au point automatique, ce qui signifie que la caméra effectue la mise au point automatiquement, en fonction de ce qu’elle peut voir pour un contraste dans la scène. En général, les caméras d’entrée de gamme auront une mise au point fixe, et les caméras haute performance auront une mise au point manuelle ou automatique. L’avantage de la mise au point manuelle par rapport à la mise au point automatique dépend des besoins de l’utilisateur.

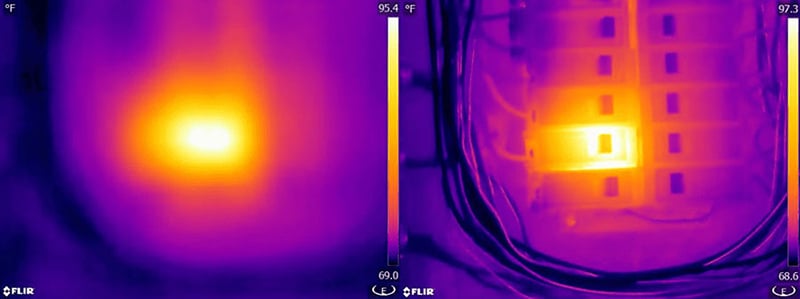

Une image mise au point est nécessaire pour une mesure précise de la température.

Gamme spectrale

La plage spectrale est la plage de longueurs d’onde que le capteur de la caméra détecte, mesurée en micromètres (µm). La plupart des caméras de détection des gaz (telles que les détecteurs de propane, méthane et butane) sont des caméras à ondes moyennes, ce qui signifie qu’elles ont une plage spectrale de 3 µm à 5 µm. Presque toutes les autres caméras thermiques sont à ondes longues et ont une plage spectrale de 8 µm à 14 µm. Les caméras à ondes longues sont adaptées à la plupart des autres applications, des inspections électriques à la lutte contre les incendies.

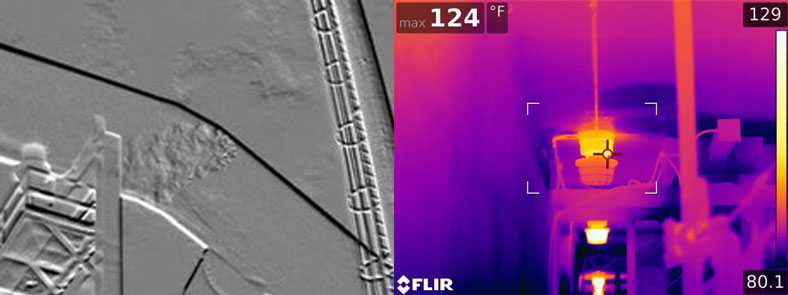

Les caméras à ondes moyennes sont utilisées pour détecter les gaz comme le propane, le méthane et le butane (à gauche), tandis que les caméras à ondes longues sont utilisées pour la plupart des autres applications (à droite).

Gardez ces spécifications importantes à l’esprit lorsque vous déterminez quelle caméra d’imagerie thermique est la plus adaptée à vos besoins. Rappelez-vous que regarder une seule valeur de spécification ne vous donnera pas une bonne indication des capacités d’une caméra thermique. Par exemple, si vous avez besoin de détecter des problèmes subtils comme l’humidité, le fait d’avoir une haute résolution ne vous sert à rien si la caméra n’a pas de sensibilité thermique élevée.

Si vous avez besoin de savoir par quoi commencer, voyez la série Exx de FLIR pour une bonne caméra portable à usage général. Pour les travaux électriques ou de services publics sur de longues distances, jetez un coup d’œil à la série T de FLIR, et pour les travaux de gros plan ou pour un choix d’entrée de gamme, envisagez une caméra à moindre coût comme la FLIR ONE Pro ou la FLIR C3.
