Module de caméra thermique OEM infrarouge ondes longues non refroidi (LWIR)

Boson®

Modèle: Boson 320, 4° (champ de vision horizontal) 55 mm Se rendre sur la page Support
product image

Fabriqué aux États-Unis, le module de caméra thermique OEM infrarouge ondes longues (LWIR) Boson place la barre très haut en termes de taille, de poids, de puissance et de performances (SWaP). Grâce au traitement d’image avancé de Teledyne FLIR et à plusieurs interfaces de communication conformes aux normes de l’industrie, Boson permet des applications allant de la lutte contre l’incendie aux véhicules aériens sans pilote (drones) et aux kits de développement automobile, le tout pour seulement 600 mW.

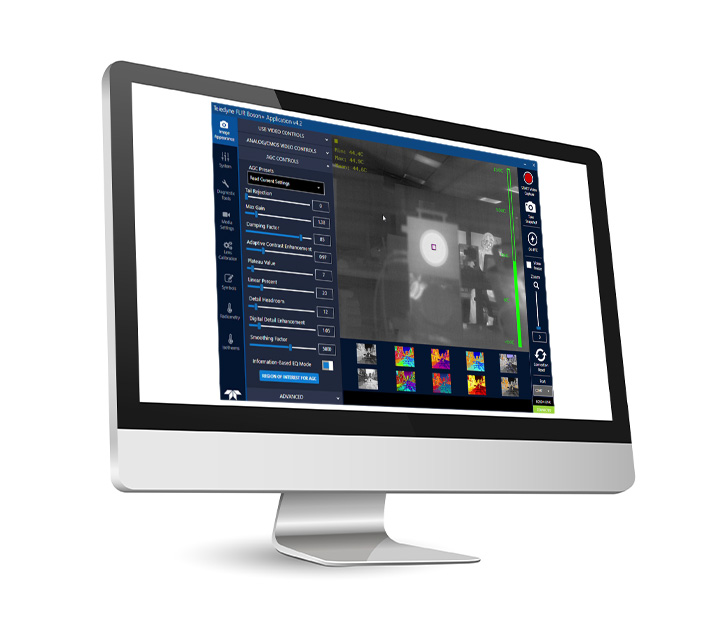

Le détecteur non refroidi de 12 µm est disponible en deux résolutions ; 640 × 512 ou 320 × 256 et plusieurs options de fréquence d’images. Les modèles radiométriques offrent une mesure de température absolue. Grâce aux multiples configurations d’objectifs également disponibles, Boson offre la plus large gamme de modèles LWIR de Teledyne FLIR et la plus grande flexibilité aux programmes d’intégration. Le kit de développement logiciel Boson SDK facile à utiliser, l’interface utilisateur conviviale et la documentation complète sur l’intégration des produits simplifient encore davantage l’intégration de l’OEM dans des systèmes de niveau supérieur.

Pour une mise à niveau de la sensibilité plug-and-play, le nouveau Boson+ offre un NeDT de < ;20 mK à la pointe du secteur.

La compatibilité mécanique/électrique partagée entre tous les modèles Boson offre un plug-and-play avec les conceptions existantes

  • Leader en termes de taille, poids et puissance (SWaP) avec radiométrie

    Des modules de caméra thermique VGA et QVGA LWIR complets à partir de 7,5 g et <4,9 cm³

  • Performance éprouvée et largement déployée

    Performances, flexibilité et disponibilité constantes de la plus large gamme de configurations de modèles LWIR de Teledyne FLIR

  • Conçue pour les intégrateurs

    La compatibilité mécanique/électrique partagée entre tous les modèles Boson offre un plug-and-play avec les conceptions existantes

Intégration thermique en toute simplicité

Intégration thermique en toute simplicité

L’intégration des modules de caméras thermiques Teledyne FLIR est désormais plus facile grâce à notre bibliothèque de vidéos pratiques, de notes d’application et à notre centre d’assistance complet avec des schémas de produits, des fiches techniques et bien plus encore !

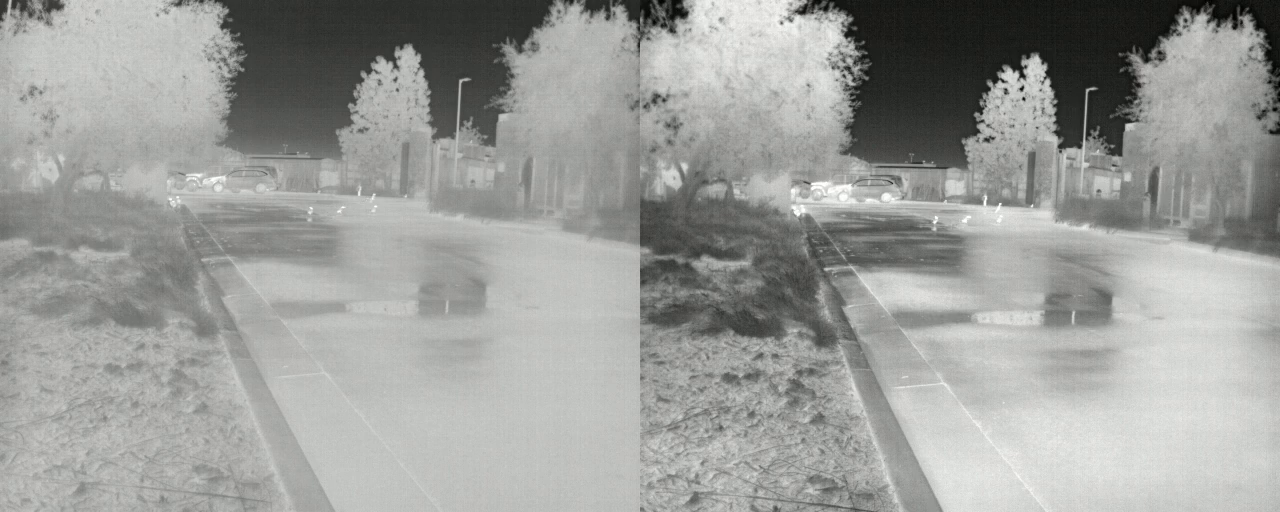

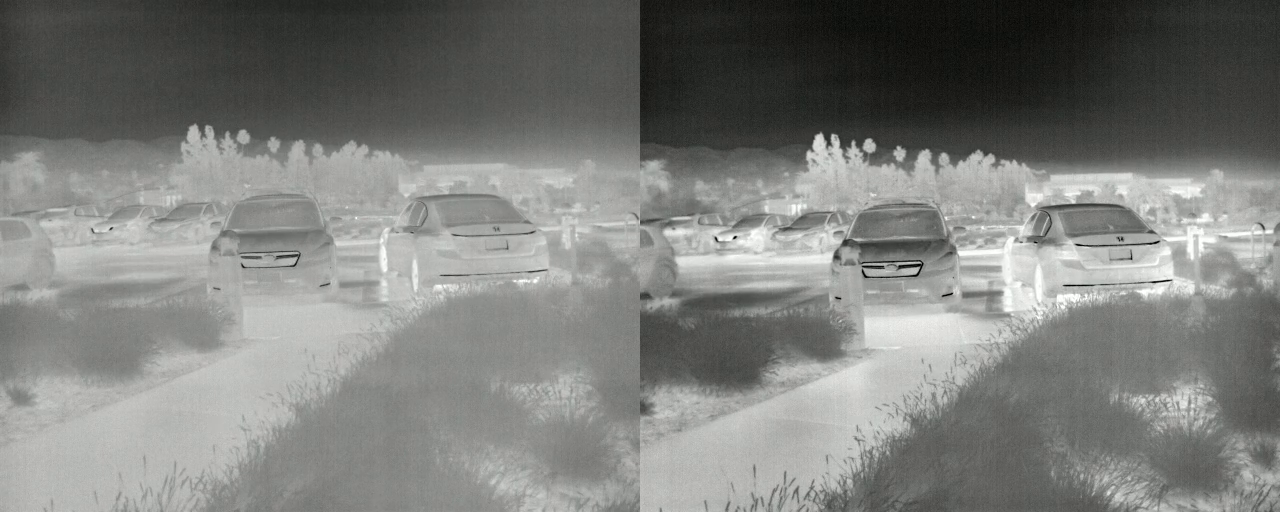

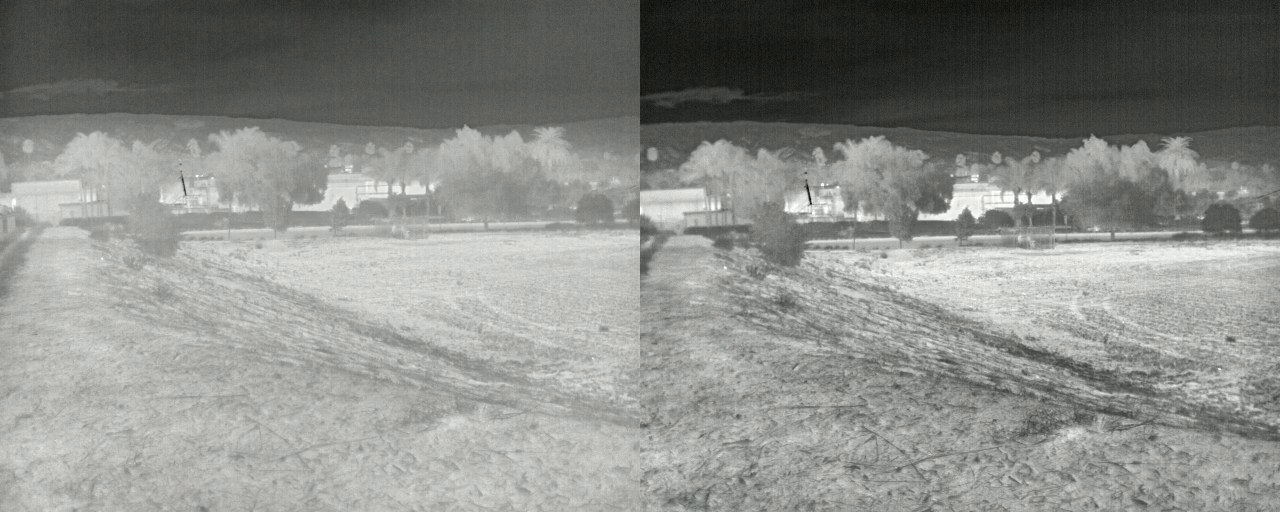

Comparatif Boson

Boson+ Boson
Résolution VGA : 640 × 512 VGA : 640 × 512
QVGA : 320 × 256
Taille de pixel 12 μm
Bande spectrale 8 μm - 14 μm
Sensibilité Industriel : ≤20 mK
Professionnel : ≤30 mK		 Industriel : ≤40 mK
Professionnel : ≤50 mK
Particulier : ≤60 mK
Pipeline vidéo et latence CAV : Amélioration avec des noirs plus profonds
Latence : <6 ms		 CAV : Oui*
Latence : <25 ms*
Plage dynamique de la scène jusqu’à 120 °C (gain élevé) Gain élevé : <140 °C
Gain faible : <500 °C
Cadence image 60 Hz 60 Hz et 9 Hz
Option de radiométrie Non Oui
Mode à gain faible disponible Non Oui
Option sans obturateur Non Oui

*Améliorations disponibles au T3 2022

Spécifications
Détecteur thermique
Microbolomètre VOx non refroidi
Taille de pixel
12 µm
Options de fréquence d'images
Base 60 Hz ; 30 Hz sélectionnable en exécution
Gamme spectrale thermique
Infrarouge ondes longues, 8 µm à 14 µm
Plage de température de la scène
140°C (gain élevé) à 500°C (gain faible)
Performances
Gamme spectrale thermique
Infrarouge ondes longues, 8 µm à 14 µm
Plage de température de la scène
140°C (gain élevé) à 500°C (gain faible)
Données image et optiques
Correction de non-uniformité
Calibré en usine ; FFC mis à jour avec le système Silent Shutterless NUC (SSN™) de FLIR
Détecteur thermique
Microbolomètre VOx non refroidi
Distance entre les pixels
12 µm
Format de matrice
320 × 256
Fréquence d’images lente
≤9 Hz disponible
Fréquence d’images maximum
base 60 Hz ; 30 Hz sélectionnable en exécution
Gamme spectrale
Infrarouge ondes longues ; 7,5 µm-13,5 µm
Instantanés
Instantané plein format via l’interface graphique Boson
Option vidéo au ralenti [configurée en usine]
< 9 Hz disponible
Options de fréquence d'images
Base 60 Hz ; 30 Hz sélectionnable en exécution
Options de l'objectif
320 x 256 4° (champ de vision horizontal) 55 mm (EFL)
Orientation de l’image
Ajustable (basculement vertical et/ou horizontal)
Ouverture f
1,0
Plage dynamique de la scène [mode de gain entre parenthèses]
de +140 ºC (haut) à +500 ºC (bas)
Sensibilité thermique
< 40 mK (industriel) ; < 50 mK (professionnel) ; < 60 mK (grand public)
Superposition de symboles
Réinscriptible à chaque image, mélange alpha pour surimpression
Taille de pixel
12 µm
Technologie du capteur
Microbolomètre VOx non refroidi
Zoom électronique continu
Zoom 1X à 8X
Zoom numérique
Zoom 1x à 8x
Connexions et communication
Canaux de contrôle
UART ou USB
Canaux périphériques
I2C, SPI, SDIO
Canaux vidéo
CMOS ou USB2
Électrique
Puissance dissipée
À partir de 500 mW, selon la configuration
Tension d’entrée
3,3 Vcc
Mécanique
Caractéristiques de fixation
320 x 256 4° (champ de vision horizontal) 55 mm (EFL)
Dimensions
21 × 11 mm sans objectif
Dimensions (sans objectif)
21 × 11 mm
Orifices de montage de précision
Quatre M1,6 x 0,35 recouvertes (paroi arrière)
Poids
7,5 g sans objectif (dépend de la configuration)
Spécifications environnementales et validations
Altitude opérationnelle
12 km (altitude maximale d'un avion ou véhicule aéroporté commercial)
Plage de température hors fonctionnement
-50°C à 85°C
Plage de températures de fonctionnement
de -40 °C à 80 °C
Protection solaire
Intégral
Résistance aux chocs
1500 g @ 0,4 msec
Contenu connexe
Accessoires
Produits connexes

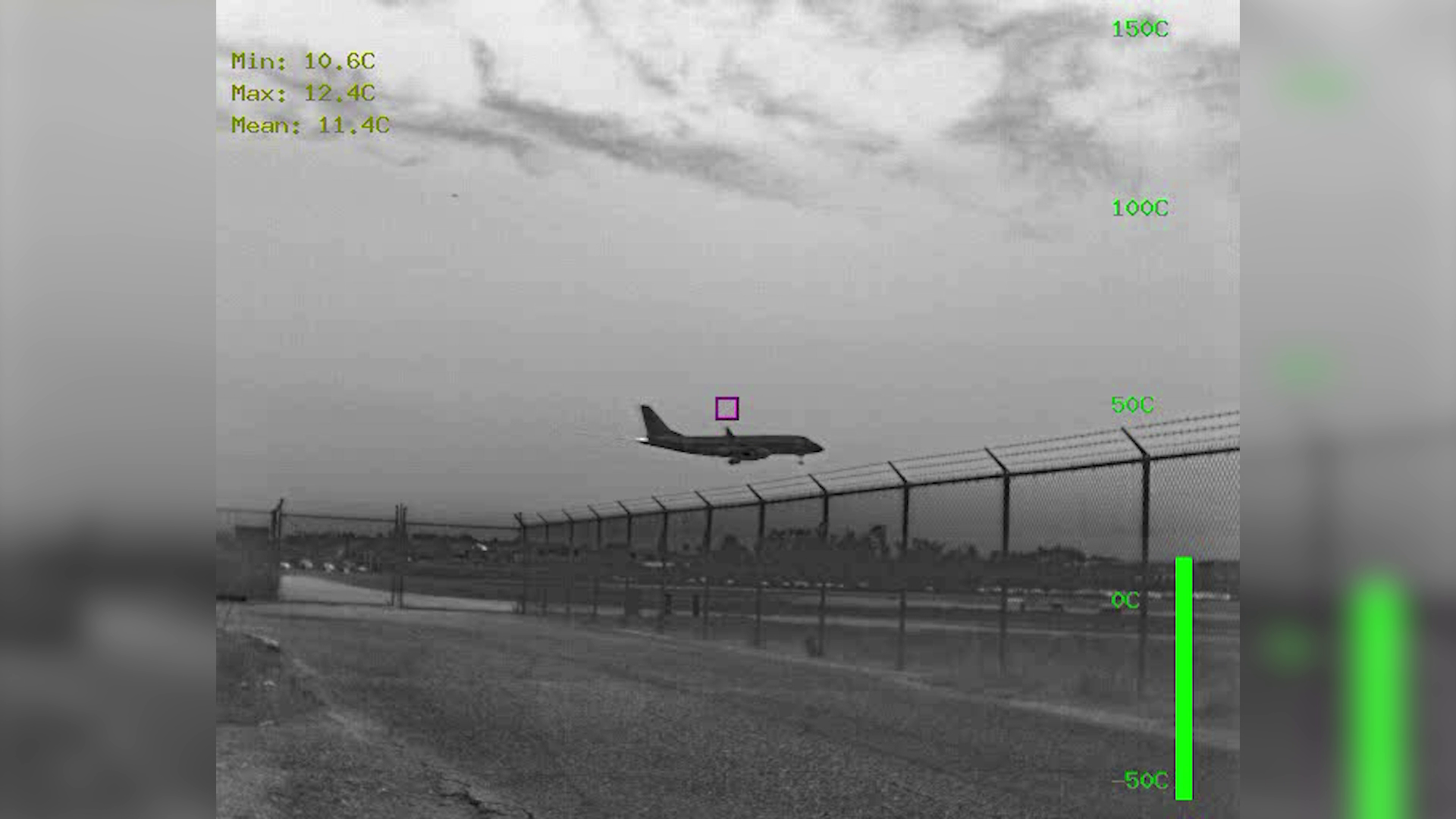

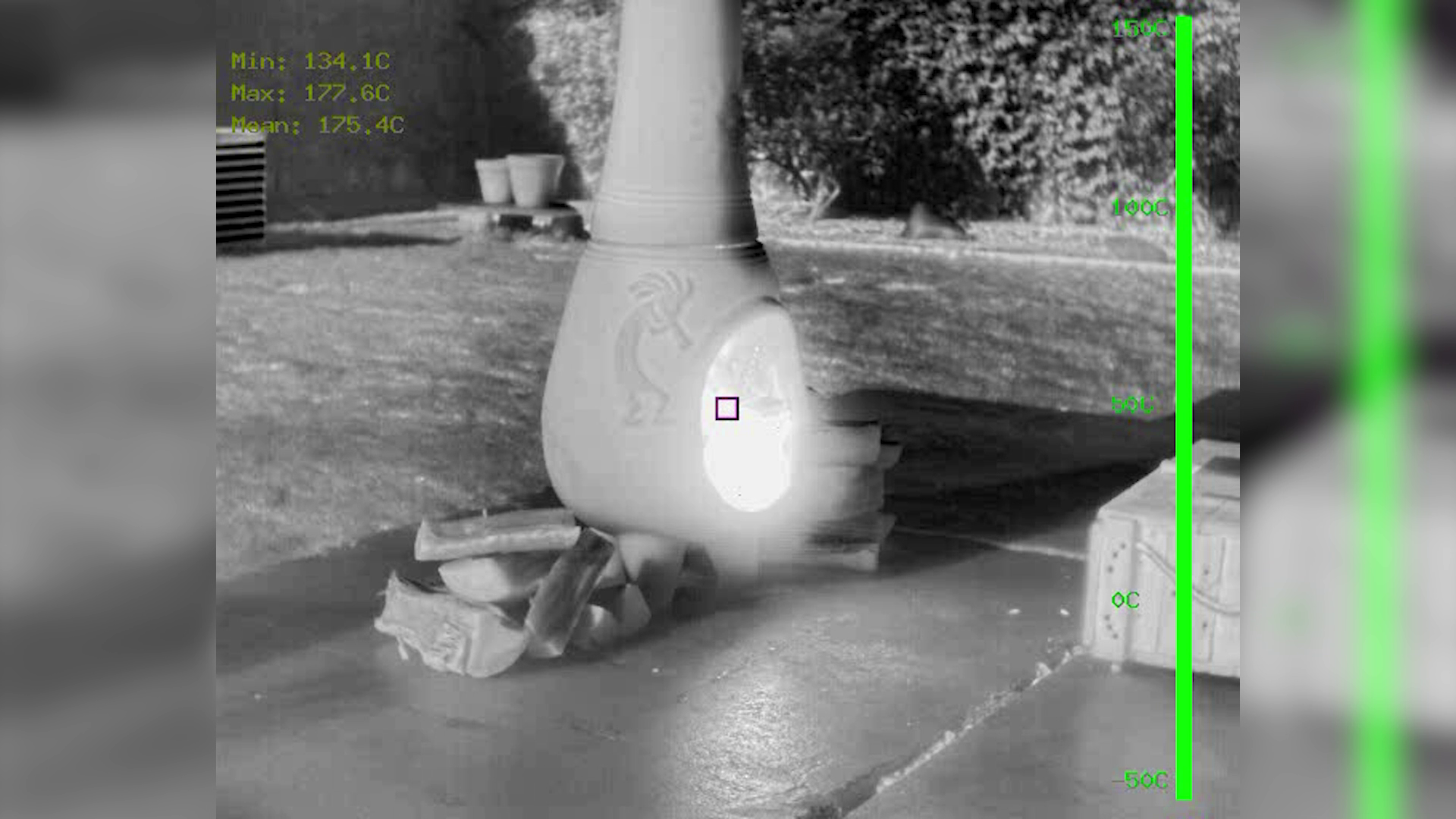

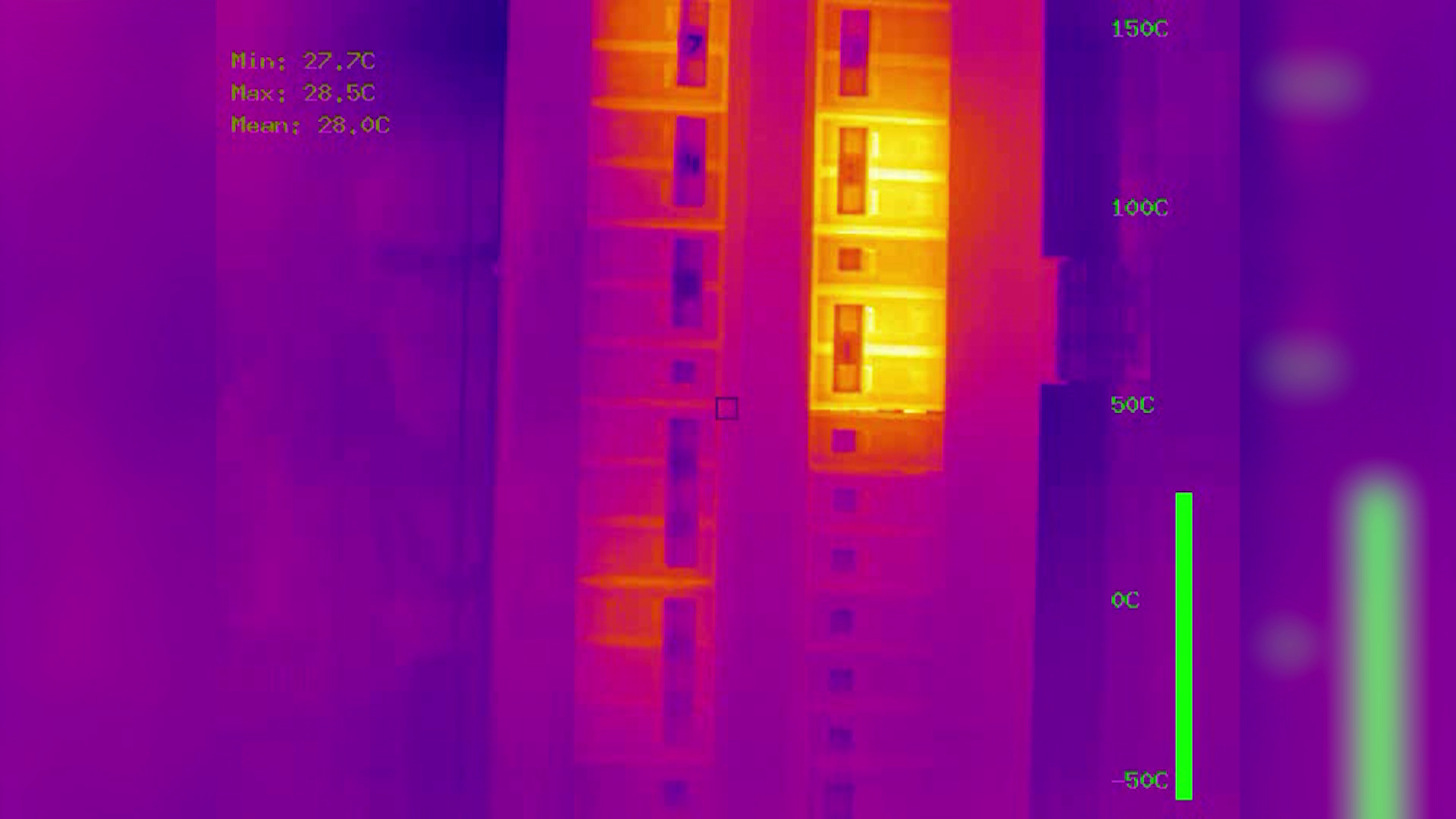

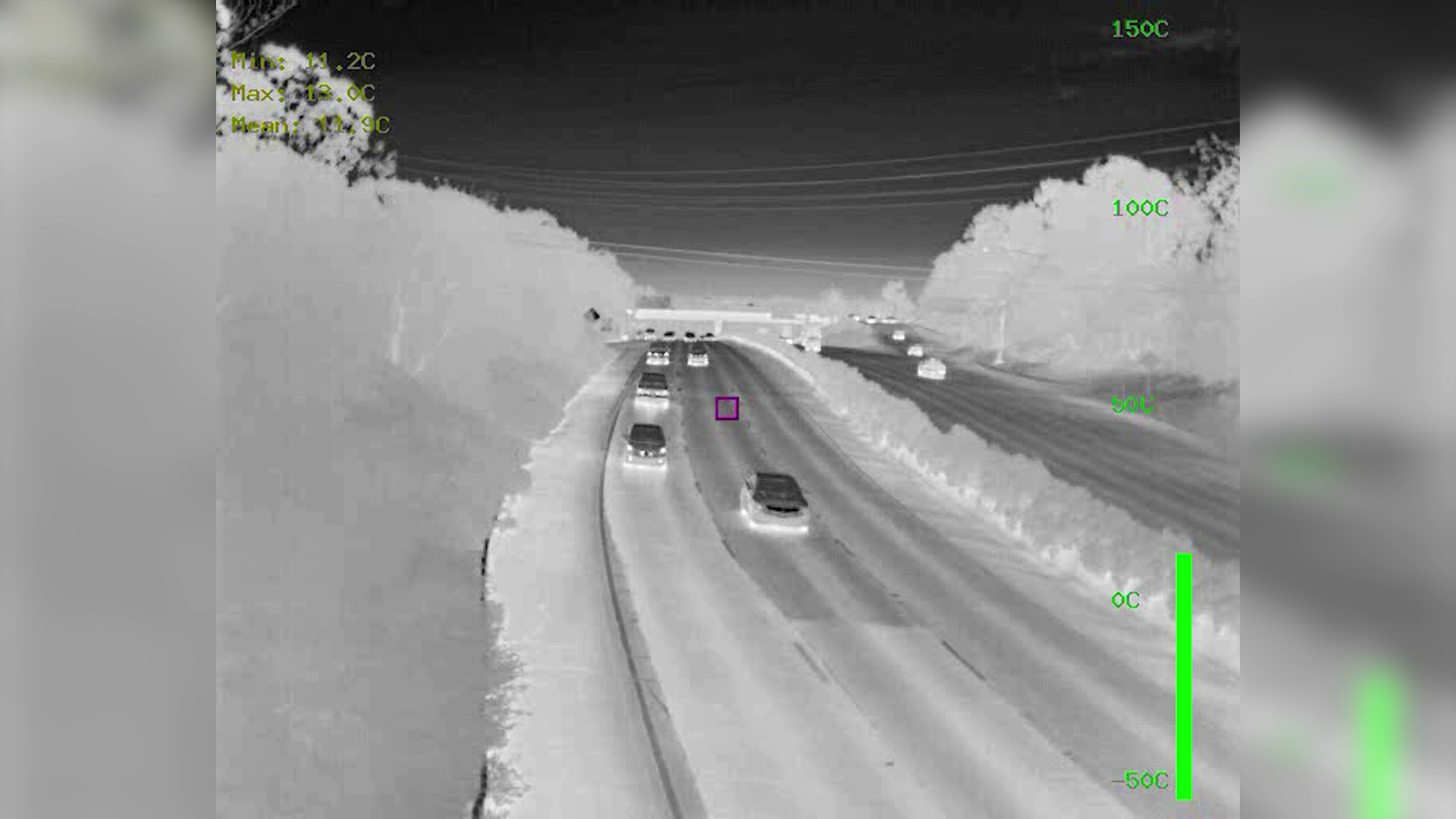

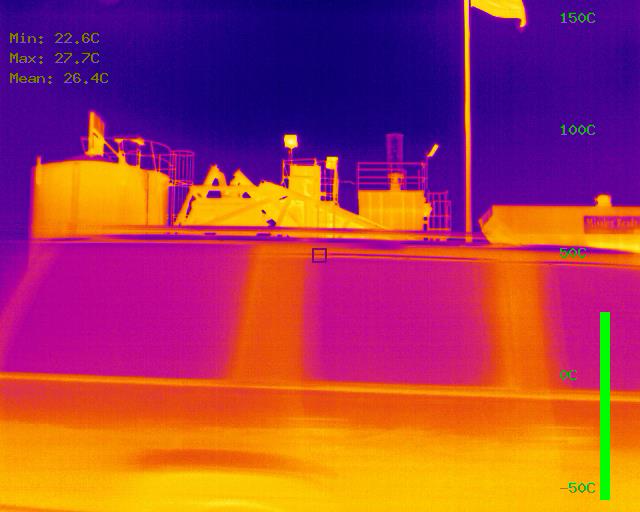

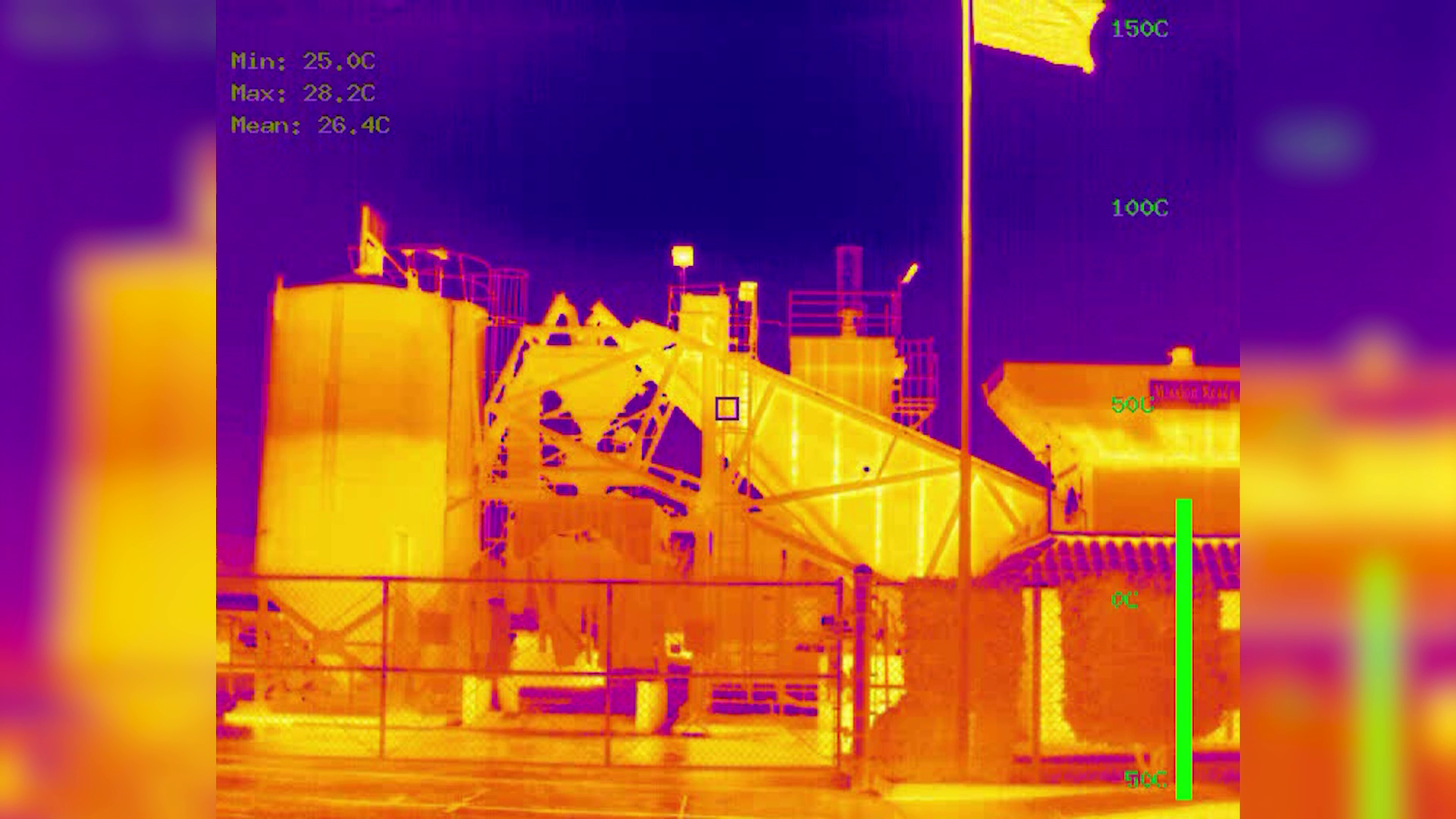

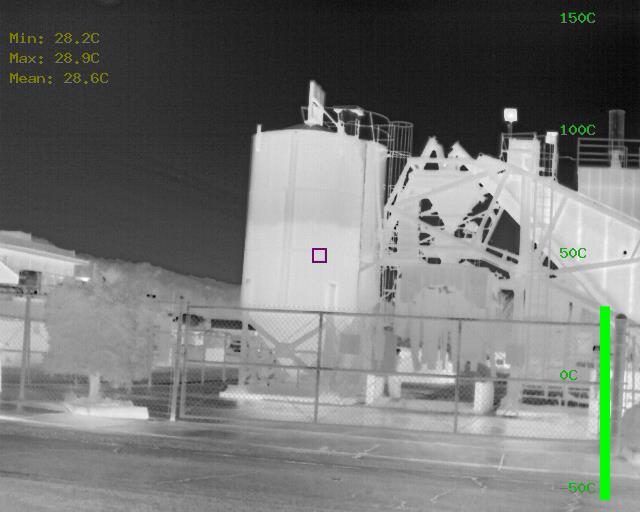

Galerie d’images
