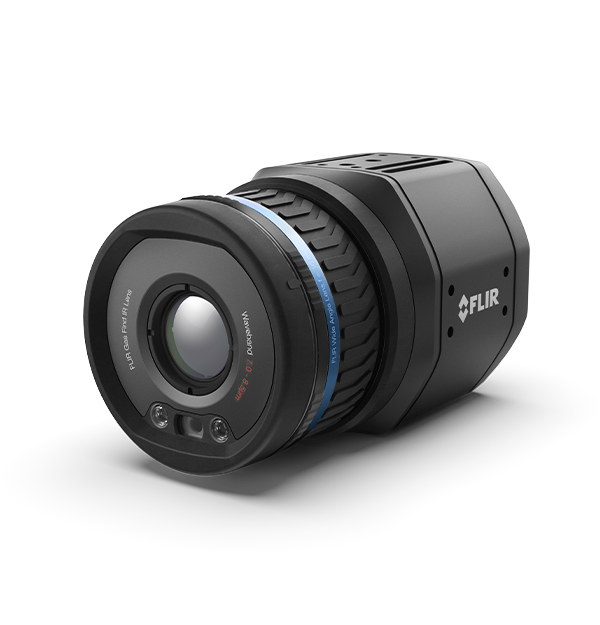

FLIR GF77a

Communication et stockage des données

Alimentation Ethernet

Alimentation par Ethernet, PoE IEEE 802.3af classe 3

Codage

Flux vidéo - Protocole RTSP : H.264 / MPEG4 / MJPEG ; GVSP : Non compressé Flux radiométrique - Protocole RTSP : Compressé JPEG-LS, radiométrique FLIR ; GVSP : Non compressé, linéaire en signal, linéaire en température, radiométrique FLIR

Communication Ethernet

GigE Vision version Compatible avec le client 1.2 utilisant l'API GenICam, Par fiche TCP/IP, propre à FLIR

Connecteur

Contrôle de l'orientation et de l'inclinaison : M8 codé A, mâle ; Wi-Fi : RP-SMA femelle (l'orientation/inclinaison et le Wi-Fi sont en option)

Connection Type

Wi-Fi : Pair-à-pair (ad hoc) ou infrastructure (réseau)

Entrées numériques

2 opto-isolées, Vin (bas) = 0 - 1,5 V, Vin (haut) = 3-25V

Flux d'images par Ethernet

Oui

Multidiffusion

Protocole RTSP, Protocole GVSP (GigE Vision)

Objet de la sortie numérique

• Programmé • Par défaut (NC)

Protocoles Ethernet

IEEE 1588, SNMP, TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, sftp (serveur), FTP (client) SMTP, DHCP, MDNS (Bonjour), uPnP

Serial Communication

Contrôle de l'orientation et de l'inclinaison : RS232 et RS485 exclusivement

Sorties numériques

3 opto-isolées, 0 à 48 VCC, max. 350 mA (réduit à 200 mA à 60. Opto-relais sans pièces mobiles, 1 dédié en tant que sortie par défaut (NC)

Type de connecteur des E/S numériques

M12 mâle 12 broches codé A (partagé avec alimentation ext.)

Type de connecteur Ethernet

M12 à 8 broches codé X, femelle

Unicast

Protocole RTSP, Protocole GVSP (GigE Vision)

Wifi

Fonctionnalité en option ; norme Wi-Fi – IEEE802.11a/b/g/n

Données image et optiques

Amélioration du contraste

FSX®, égalisation d'histogramme (infrarouge uniquement) pour flux vidéo RTSP et GVSP, Source image 0

Champ de vision (CdV)

Objectif 25º : 25° × 19° Objectif 6º : 6,4° × 4,9°

Distance focale

Objectif 25º : 18 mm Objectif 6º : 74 mm

Distance minimale de mise au point

0,3 m (0,98 pi) pour l’objectif de 25° ; 5 m (16,4 pi) pour celui de 6°

FLIR Screen-EST Mode

No

Fréquence d'image

30 Hz

Gamme spectrale

7 à 8,5 µm

Gas Sensitivity [NECL]

CH4 (< 100 ppm × m), N2O (< 75 ppm × m), C3H8 (< 400 ppm × m) ; ΔT = 10 ºC, distance = 1 m

Lampe vidéo

Éclairage DEL intégré

Matrice à plan focal (FPA) - Gamme spectrale

Microbolomètre non refroidi/ 7 - 8,5 µm

Mise au point

Contraste pour image unique, motorisé, manuel

Pas du détecteur

25 µm

Résolution IR

320 × 240 (76 800 pixels)

Résolution spatiale (CdV instantané)

1,4 mrad/pixel

Résolution visuelle

2592 x 1944 pixels

Superposition

Source image 0 : Protocole RTSP : avec, sans ; Protocole GVSP (GigE Vision), avec, sans,

Thermal Resolution [NETD]

< 25 mK à 30 ºC

Type de détecteur

Microbolomètre non refroidi

Visual Focus and FOV

Fixe, 67,2º de diagonale

Mesure et analyse

Correction Options

Atmospheric, optics transmission, emissivity, reflected apparent temperature, external optics/window

Corrections de mesure

Paramètres généraux de l’objet

Plage de températures de l’objet

-20 ºC à 70 ºC (-4 ºF à 158 ºF)

Précision

±5 ºC (±9 ºF) pour les températures ambiantes 15 ºC à 35 ºC (59 ºF à 95 ºF) et une température d'objet supérieure à 0 °C (32 °F)

Informations générales

Dimensions [L x P x H]

123 × 77 × 77 mm (4,84 × 3,03 × 3,03 in)

Orientation/inclinaison

Fonctionnalité optionnelle ; norme de contrôle - Pelco D

Poids

0,82 kg (1,8 lb)

Spécifications environnementales et certifications

Étanchéité

IP 54 (IEC 60529) IP66 avec accessoire

Alimentation

Consommation électrique

6,8 W à 24 VCC typique 7,0 W à 48 VCC typique 7,3 W à 48 V PoE typique

External Voltage

Plage autorisée : 18 à 56 VDC, 8 W max.

General

PoE ou externe

Interface utilisateur

Interface Web

Oui
